82 ～ 86 인치 NW6 시리즈 나노 지혜 칠판

제품 매개 변수：

Nano Smart Blackboard 개요 Nano Smart Blackboard는 정전 식 터치, LCD 디스플레이, 컴퓨터 호스트, 멀티미디어 비디오 부스 및 기존 필기 칠판 기능을 하나로 통합 한 지능형 대화 형 교육 장치입니다.

온라인 상담 전화기：+86-0755-21002123

제품 상세 정보
제품 매개 변수

제품 설명

1. 나노 지혜 칠판 개요

Nano Smart Blackboard는 정전 식 터치, LCD 디스플레이, 컴퓨터 호스트, 멀티미디어 비디오 부스 및 기존 필기 칠판 기능을 하나로 통합 한 지능형 대화 형 교육 장치입니다. 터치 상호 작용, 멀티미디어 교육 및 초크 쓰기를 다루며 기존 교육 칠판과인지 가능한 대화 형 칠판을 원활하게 통합합니다.

2. 나노 스마트 칠판의 특징

(1) 표면은 방수, 방폭 및 방사선 방지이며 필기구에 다양한 재료를 사용할 수 있습니다.

초크, 물펜, 먼지없는 초크를 사용하여 직접 쓰고 지울 수 있으며 손글씨는 지우고 청소하기 쉬우 며 스마트 카드로 자동 활성화가 가능하며 햇빛 아래에서도 정상적으로 사용할 수 있습니다. 전면 패널 방폭, 스크래치 방지, 스크래치 방지가 가능한 4mm 강화 유리를 채택합니다 .Android 및 Windows 이중 백업 운영 체제는 모든 채널에서 주석 쓰기 기능을 지원합니다.

(2) 멀티미디어 상호 작용, 스마트 교육을 실현하기 쉽습니다.

동영상, 음악, 사진, ppt 등 다양한 멀티미디어 교재를 지원하고 방대한 강의 소프트웨어와 리소스를 자유롭게 다운로드 할 수 있습니다. 사용자 인터페이스가 간단하고 사용하기 쉬우 며 교사가 빠르게 시작할 수 있고 학습 비용이 저렴합니다.

(3) 디스플레이 화면의 눈부심 방지 처리, 청색광 방지 및 눈 보호

유해한 광원의 청색 스펙트럼을 효과적으로 필터링하고, 시력 보호, 표면 눈부심 방지 코팅 기술, 빛의 느린 반사, 환경 반사가보기 효과에 영향을 미치지 않도록 방지, 진정한 4K 풀 HD 이미지 품질 지원, 플러그 형 통합 마더 보드, 제한된 시간에 -판매 유지 보수 환경, 유지 보수는 빠르고 효율적이고 신속하게 완료 할 수 있습니다.

(4) 다섯 손가락 휴식 화면 / 조명 기능

디스플레이 영역에서 제스처를 정밀하게 인식하여 스마트 칠판의 백라이트를 켜고 끌 수있어 사용이 편리합니다.

(5) 터치 컨트롤 및 디스플레이가 통합되어 풀 본딩 프로세스가 있습니다.

최대 10 포인트의 첨단 나노 실버 정전 식 터치 기술로 여러 사람이 동시에 사용할 수 있습니다. 완전 피팅 기술을 채택하고 시야각이 178도에 가까워 시청 효과가 크게 향상되었습니다. 측면보기) 교실 외부의 학생.

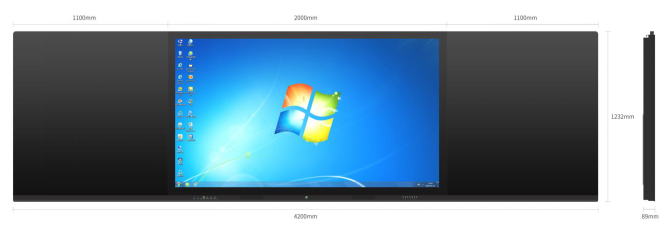

제품 치수

설치 정보

제품 구성은 벽걸이 형과 이동식 카트 브래킷으로 나뉘는 두 가지 설치 방법을 채택합니다 (사용자 정의 필요).

벽걸이 식 설치시지면과의 거리는 0.95 미터가되어야하며 벽걸이 용 브라켓에 벽 지지력을 안정적으로 고정시킬 수 있습니다. 첨부 된 설치도를 참조하십시오. 이동식 스탠드 카트를 사용하는 경우 구매시 당사 또는 장비 공급 업체에 문의하십시오.

그 외 세부 사항:

1 : 공간을 절약하고 사용하기 더 편리하고 빠른 벽걸이 형 설치 방법을 사용하는 것이 좋습니다.

2 : 벽걸이 형 설치용 후크는 3 개의 하드웨어 잠금 액세서리로 구성됩니다.

3 : 설치 중 정확한 정렬을 고려하여 조정 가능한 충돌 방지 고무 스트립이 액세서리 가방에 제공되어 원활한 접합 및 고정을 실현합니다.

4 : 설치의 안정성을 강화하기 위해 L 자형 하드웨어 커넥터가 액세서리 백에 제공되며 하단과 벽 사이에 잠 가야합니다.

5 : 반복적 인 분해 및 조립을 피하기 위해 프로젝트 건설 전에 모든 개방 준비에 대해 설치 및 건설 단위와주의 깊게 확인하십시오.

6 : 주변 연결선에는 숨겨진 배선을 사용하는 것이 좋습니다. 이는 교실에서 안전한 교육을 보장하면서 아름답고 깔끔합니다.

제품 기술 매개

Android system hardware configuration
Motherboard core number		Dazzle as the MSD848 (8386) motherboard
system		Android 8.0 embedded system
Central Processing (CPU)		ARM A53 dual core + ARM A73 dual core 1.5GHz
Operating memory (RAM)		2 GB
System memory (ROM)		16 GB
Button, mainboard input/output interface configuration
Front button	Front 8 physical shortcut buttons (7 function buttons + 1 switch button)
USB input	5 channels [including front type A USB2.03, front USB3.01, onboard type A USB2.0*1]
USB output	2 channels (including the front 1 channel square For front HDMI Touch out, onboard 1 channel A type For HDMI1 and HDMI2 Touch out)
Network input	Ø 1 way RJ45 Ethernet interface (IN) Ø 3 external Wi-Fi antennas（Including standard 5G hotspot and 2 WiFi antennas）
Audio output	Ø 1 channel earphone Ø 1 channel digital coaxial
Centralized control interface	1 RS232
Video input	Ø 1ch VGA IN Ø 3 HDMI IN (including 1 front) Ø 1 channel YPbPr (Mini 3 in 1)
Audio input	Ø 1 channel AV stereo Ø 1 PC-VGA input Ø 1 front analog MIC input (optional)
TV input	1 way (75Ω IEC standard F type)
Display characteristics
Product number	N82W6		N85W6	N86W6
brightness	350cd/㎡+20/-30
	(Depending on the type of LCD glass used, this brightness value is for reference only!)
Zoom	16:9
Contrast	5000:1
Physical resolution	H3840*V2160 (4K)
Display color	10Bit, 16.7M
Viewing angle	H/V: 178/178 degrees
Service life	≧ 120000 hours
Display protection	4mm tempered explosion-proof and anti-glare glass

Whole machine electrical performance/structure size
Overall dimensions (optional)	L4200 * H1232 * W89 mm
Display size	82 inch	85 inch	86 inch
Net weight of motherboard bare metal (KG)	87 Kg	93 Kg	93 Kg
Gross weight of main board (KG)	103Kg	109Kg	109Kg
Net weight of sub-board bare metal (KG)	37 Kg	37 Kg	37 Kg
Gross weight of auxiliary board (KG)	46 Kg	46 Kg	46 Kg
Gross weight of auxiliary board (KG)	10 Kg
(With HD booth)	Splicing dual-screen writing blackboard + all-in-one main screen
Gross weight of wall mount (KG)	Support wall-mounted installation / mobile bracket cart two ways
Carton packing size	Motherboard packaging size	L2143H1367W240 mm
	Sub-board packaging size	L1380H1231W268 mm
	Wall mount package size	L1500H140W140 mm
Speaker power	2*15W
power input	AC 160~240V 50/60Hz
Total power	450W（Max）
Standby power	0.5 W
Touch module characteristics
Touch embedding method	Built-in integrated (full bonding process)
Touch sensing technology	Capacitive projected
Writing characteristics	The blackboard surface supports chalk, fountain pen, dust-free chalk, liquid fountain pen writing
Response time	5ms
Recognition points	10 O'Clock
Touch resolution	H32768 * V32768
Control characteristics	Support infrared remote control
	Support physical button control
	Support full-featured OSD menu touch operation
Magnetic adsorption function (customer option)	Both sides of the blackboard can be supported

OPS 컴퓨터 모듈 매개 변수 설명

OPS module load output parameters
Size model	82～86 inches
OPS supply voltage	17V-21V DC
Rated output current	7.0A
Peak output current	8.0A
Rated load power	135W
Support interface type	OPS-C 80-pin blind plug JAE interface that complies with Intel's open pluggable specification
Compatible chassis size	L196W180H33~42mm (recommended use height 42mm)
OPS output resolution	Maximum support 3840*2160p@30Hz output
