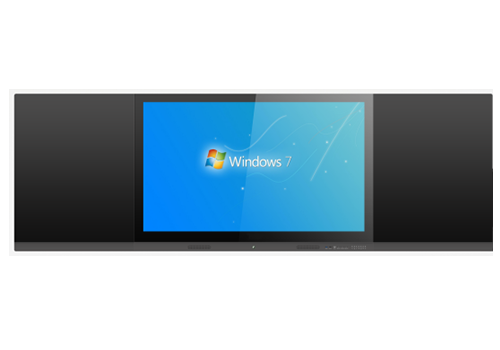

82~86英寸NW6系列纳米智慧黑板



产品参数:

纳米智慧黑板概述纳米智慧黑板是一款智能互动教学设备,它集电容触控、液晶显示、电脑主机、多媒体视频展台以及传统手写黑板功能于一体。

点击这里给我发消息 在线咨询 全国热线:400-772-9685

产品介绍

1.纳米智慧黑板概述
纳米智慧黑板是一款智能互动教学设备,它集电容触控、液晶显示、电脑主机、多媒体视频展台以及传统手写黑板功能于一体。涵盖了触控互动、多媒体教学和粉笔书写,将传统的教学黑板和可感知的互动黑板进行无缝融合。
2、纳米智能黑板的特点
1表面防水防爆防幅射,可使用多种材质书写笔
可以使用粉笔、水笔、无尘粉笔直接书写、擦除,笔迹易擦除和清洗;配合智能卡可实现自动感应开机,阳光照射环境下也能正常触控使用;前面板采用4mm钢化玻璃,可防爆、防刮擦、抗击打; Android与Windows双备份操作系统,支持在任意通道批注书写功能。
2多媒体交互,轻松实现智慧教学
支持视频、音乐、图片、ppt等各类多媒体教学素材,海量教学软件和资源随心下载,简单易用的用户界面,教师上手快,学习成本低。
3显示屏防眩光处理,防蓝光护眼
有效过滤有害光源蓝色光谱段,保护视力,表面防眩光涂层技术,对光线作慢反射处理,防止环境反光影响观看效果,支持真4K全高清画质,可插拔抽拉的一体主板,在有限的售后维修环境中,可快速的完成检修维护,高效快捷。
4五指息屏/点亮功能
通过在显示区域中手势按压精准识别,可点亮/关闭智慧黑板的背光,使用方便。
5触摸操控与显示一体,全贴合工艺
多达10点先进纳米银电容触控技术,满足多人同时使用,采用全贴合工艺技术,接近178度的可视角,极大的改善了教室外侧学生的观看效果(侧视)

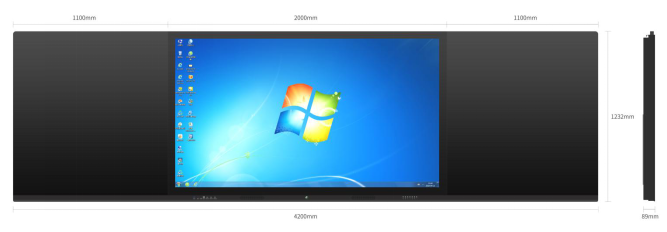

产品外形尺寸



安装说明

该产品方案采用两种安装方式,分为壁挂式和移动推车支架(需定制选配)两种。
如采用壁挂式安装,要求离地距离0.95米且墙体承重能力可稳定固定壁挂架,请参阅附页安装示意图。如采用移动支架推车方式使用,请在购买时咨询本公司或设备销售商。
其他细节
1:推荐采用壁挂安装方式,节省空间且使用时更方便快捷。
2:壁挂安装用的挂钩由3个五金锁附件组合而成。
3:考虑到安装时的准确对位,附件包中有提供可调节防撞胶条,实现无缝拼接固定。
4:为加强安装的稳定性,附件包中提供有L形五金连接件,需锁付在下侧方与墙面之间。
5:项目施工前的各项开孔准备工作请与安装施工单位仔细核对,以免重复拆装。
6:外围连接线建议采用隐藏布线方式,美观整洁的同时又保证课堂的安全化教学。




产品技术参数

安卓系统硬件配置

主板芯号

炫视MSD848(8386)主板

系统

Android 8.0嵌入式系统

中央处理(CPU)

ARM  A53双核+ARM  A73双核  1.5GHz

运行内存(RAM)

2 GB

系统内存(ROM)

16 GB

按键、主板输入/输出接口配置

前置按键

前置8个物理快捷按键(7个功能按键+1个开关机按键)

USB输入

5路[含前置A型USB2.0*3,前置USB3.0*1,板载A型USB2.0*1 ]

USB输出

2路(含前置1路方形 For 前置HDMI Touch out,板载1路A型For HDMI1和HDMI2 Touch out)

网络输入

Ø 1路RJ45以太网接口(IN)

Ø 3路外置Wi-Fi天线

(含标配5G热点2路WiFi天线)

音频输出

Ø 1路耳机

Ø 1路数字同轴

集控接口

1路 RS232

视频输入

Ø 1路 VGA IN

Ø 3路HDMI IN (含前置1路)

Ø 1路YPbPr(Mini 3合1)

音频输入

Ø 1路AV立体声

Ø 1路PC-VGA输入

1路前置模拟MIC输入(可选配)

TV输入

1路(75Ω  IEC标准F型)

显示特性

产品型号

N82W6

N85W6

N86W6

亮度

350cd/㎡+20/-30

(依使用的液晶玻璃型号不同,此亮度值仅供参考!)

显示比例

16:9

对比度

5000:1

物理分辨率

H3840*V2160 (4K)

显示色彩

10Bit, 16.7M

观看视角

H/V:178/178度

使用寿命

≧ 120000 小 时

显示屏防护

4mm钢化防爆防眩目玻璃

整机电气性能/结构尺寸

整机外形尺寸(可选)

L4200 * H1232 * W89 mm

显示尺寸

82英寸

85英寸

86英寸

主板裸机净重(KG)

87 Kg

93 Kg

93 Kg

主板整机毛重(KG)

103Kg

109Kg

109Kg

副板裸机净重(KG)

37 Kg

37 Kg

37 Kg

副板整机毛重(KG)

46 Kg

46 Kg

46 Kg

壁挂架毛重(KG)

10 Kg

组合方式

拼接式双副屏书写黑板+一体机主屏

安装方式

支持挂墙式安装 / 移动支架推车两种方式



纸箱包装尺寸



主板包装尺寸

L2143*H1367*W240 mm

副板包装尺寸

L1380*H1231*W268 mm

   壁挂件包装尺寸

L1500*H140*W140   mm

扬声器功率

2*15W

电源输入

AC 160~240V 50/60Hz

整机功率

450W(Max)

待机功率

0.5 W

触控模块特性

触摸感应技术

电容投射式

书写特性

黑板表面支持粉笔、水笔、无尘粉笔、液态水笔书写

响应时间

5ms

识别点数

10点

触摸分辨率

H32768 * V32768



控制特性



支持红外遥控控制

支持物理按键控制

支持全功能OSD 菜单触控操作

磁性吸附功能(客户选配)

黑板两侧可支持


OPS 电脑模块参数说明

OPS模块负载输出参数

尺寸型号

82~86英寸

OPS 供电电压

17V-21V DC

额定输出电流

7.0A

峰值输出电流

8.0A

额定负载功率

135W

支持接口类型

符合 Intel 开放式可插拔规范的 OPS-C 80 针盲插 JAE 接口

兼容机箱尺寸

L196*W180*H33~42mm(推荐使用高度 42mm)

OPS输出分辨率

最大支持3840*[email protected]输出
