초소형 이중 핀 85 인치 나노 흑판



제품 매개 변수:

超窄拼接智能Android8.0系统X 2 +选配OPS主机电脑

온라인 상담 전화기:+86-0755-21002123

1. 제품 소개


E52 시리즈 스마트 교실 나노 칠판은 2020 년에 출시 된 차세대 초박형 스마트 칠판 제품입니다. 전체 기계의 가장 두꺼운 부분은 5.2CM에 불과하며 왼쪽과 오른쪽에 두 개의 필기 디스플레이로 구성되어 있습니다. 일반 초크, 먼지없는 초크, 다양한 워터 펜으로 일반 필기를 지원합니다. 같은 영역은 일반 칠판의 초크 쓰기 기능을 구현할뿐만 아니라 교육용 코스웨어, 동영상, 사진, 애니메이션, 주석 재생과 같은 다양한 멀티미디어 교육 기능을 포함하여 고화질 듀얼 스크린 디스플레이와 인터랙티브 터치를 제공합니다.


2. E52 시리즈 Shuangpin 스마트 교실 나노 칠판의 특징


A. 다양한 필기구, 방수 및 방폭 :

분필, 물펜 및 먼지가없는 분필을 사용하여 필기를 직접 쓰고 지우고 정리할 수 있습니다. 자동 유도 인식, 나노 강화 유리, 방폭, 긁힘 방지 및 긁힘 방지, Android 및 Windows 이중 운영 체제, 임의 채널 쓰기 및 주석 기능 지원.

B. 시청각 및 지능 교육의 결합 :

비디오, 음악, 사진, PPT와 같은 모든 종류의 멀티미디어 교육 소프트웨어 지원, Windows 운영 체제, 대규모 교육 소프트웨어 지원, 무료 다운로드, 이해하기 쉬운 기존 인터페이스,

C. 안티 블루 라이트 기술, 녹색 눈 보호 :

눈부심 방지 AG 강화 유리는 빛의 반사를 효과적으로 줄이기 위해 사용됩니다. 블루 라이트 필터링 기술은 교사와 학생의 눈 건강을 보호하는 데 효과적입니다.

D. 전체 맞춤 눈부심 방지 기술 :

액정 디스플레이 및 용량 성 필름 풀 본딩 솔루션 채택, 초광 시야각, 높은 광 투과율, 고 대비, 선명한 디스플레이, 쉬운 읽기, 눈의 편안함 보장, 제로 간격 디스플레이, 시각적 편차 감소, 제로 간격 터치, 정확하고 부드러운 글쓰기 .

E. 스마트 제스처 인식 :

원키 블랙 스크린, 터치 및 초크 쓰기는 마음대로 전환 할 수 있으며 전체 화면 쓰기가 지원되며 10 포인트 고급 정전 용량 방식 스마트 터치 기술은 쓰기에 장벽이 없습니다.


3. 제품 토폴로지 다이어그램 및 포트 다이어그램








제품 기술 매개 변수 성능 지수 설명


제품 번호

HJ-TD86

총 측정

4000 mm*1260mm * 52 mm

조합 방법

모자이크 칠판

전체 기계의 순중량

108KGX2

총 중량

125KGX2

설치 기능

벽걸이 형 설치 / 분리형 브래킷 설치 지원

시스템 지원

Andrid 8.0 지원



디스플레이 특성

디스플레이 크기

85 인치

명도

300cd/㎡

물리적 해상도

3840*2160X2

16:9

대조

4000:1

색온도

10000K

시야각

178°

효과적인 표시 영역

1680mm*920mmX2

서비스 수명

≥100000 시간

전력 특성

전원 입력

100~240V/5A/60HZ/50HZ

총 전력

530W(MAX)

대기 전력

0.5w

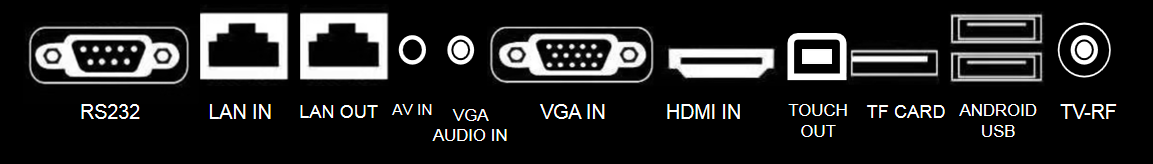

신호 포트 특성

POWER

측면 전원 하나의 키 제어 스위치 지원

VGA

VGA 신호 입력 * 2

Mini AV

미니 AV 신호 입력 * 2

VGA AUDIO IN

VGA 오디오 출력 * 2

PC Audio

Ops 컴퓨터 오디오 입력

OPS Earphone Line out

OPS 헤드폰 오디오 출력

HDIM

HDMI 입력 * 2

COAX OPTICAL

동축 * 2

USB

공유 USB 입력 * 3 Android USB 입력 * 4

RJ45

RJ45 입력 * 2 RJ45 출력 * 2

RS232

RS232 * 2

TOUCH USB-B

TOUCH USB-B 출력 * 2

제어 특성

적외선 원격 제어 기능 지원

물리적 버튼 제어 기능 지원

OSD 터치 메뉴 제어 기능 지원

다섯 손가락 인식을 지원하고 하나의 키를 터치하여 백라이트 기능을 끕니다.



사운드 기능

오디오 파워 : 2 * 15WX2

2.4G 안정적인 전송을 지원하고 사용자는 무선 마이크를 사용하여 증폭 된 강의를 수행 할 수 있으며 적응 형 볼륨 조정 기능이 편리하고 빠릅니다.

지원 마이크 오디오 녹음 로컬 저장 기능;

쓰기 특성

디스플레이 영역은 용량 성 펜, 손가락, 쓰기, 분필 쓰기, 액체 펜 쓰기 등을 완벽하게 지원합니다.

커패시턴스 특성

프로젝션 유형 전체 맞춤

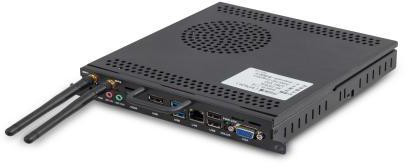

OPS 컴퓨터 모듈 매개 변수 설명

OPS 컴퓨터 모듈 매개 변수 설명

구성

표준 버전

프로페셔널 에디션

얼티밋 에디션

CPU

Intel Core i3

Intel Core i5

Intel Core i7

칩셋

NM76-3310 / H81-4130

NM70-3450/ H81-4460

OPS-I7A4 I7 4790

4G DDR3

내장 스토리지

표준 128GB SSD 솔리드 스테이트 드라이브 (옵션 500GB 2.5 인치 기계식 하드 드라이브 *)

GPU

Intel HD 그래픽

코어 그래픽 카드 또는 옵션 추가 설치형 그래픽 카드







PC 모듈 인터페이스 구성

기본 표준 유형

엔지니어링 맞춤화

1) USB2.0 x4 채널 (전면 2 개 채널 포함)

2) USB3.0 x2 도로

3) RJ45 이더넷 유선 인터페이스 x1

4) HDMI (1.4a) x1 채널

5) 마이크 마이크 x 1 채널

6) AUDIO LINE x1 도로

7) VGA x1 채널

8) Wi-Fix 1 채널 (IEEE802.11b / g / n 지원)

1) USB2.0x6 채널 (전면 2 개 채널 포함)

2) USB3.0 x2 도로

3) RJ45 이더넷 유선 인터페이스 x2

4) COM 디버깅 DB9 남성 x1 도로

5) 디스플레이 포트 (4K) x1 도로

6) HDMI (4K) x1 채널

7) 마이크 마이크 x 1 채널

8) AUDIO LINE x1 도로

9) VGA x1 채널

10) Wi-Fi x1 채널 (IEEE 802.11b / g / n 지원)

OPS 컴퓨터 모듈 부하 출력 매개 변수

OPS 공급 전압

12V-19V DC

정격 출력 전류

7.0A

피크 출력 전류

8.0A

정격 부하 전력

126W

지원 인터페이스 유형

Intel의 개방형 플러그 가능 사양을 준수하는 OPS-C 80 핀 블라인드 플러그 JAE 인터페이스

외부 모듈 크기

L196 * W180 * H33 ~ 42mm (권장 사용 높이 33mm)

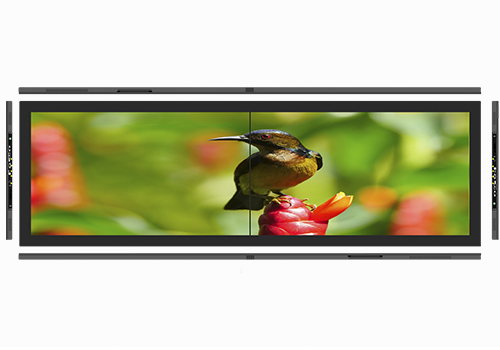

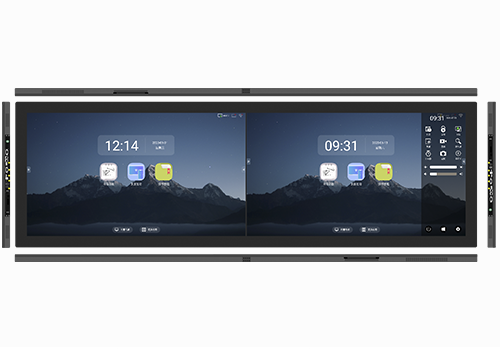

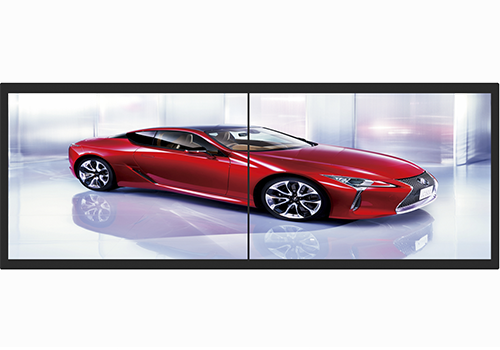

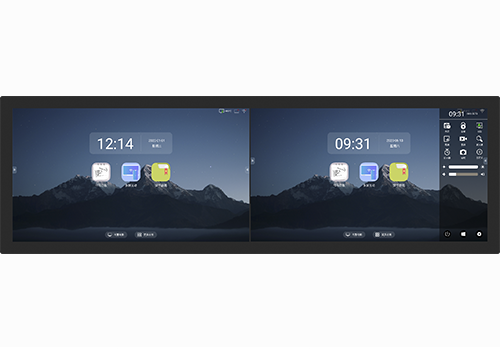

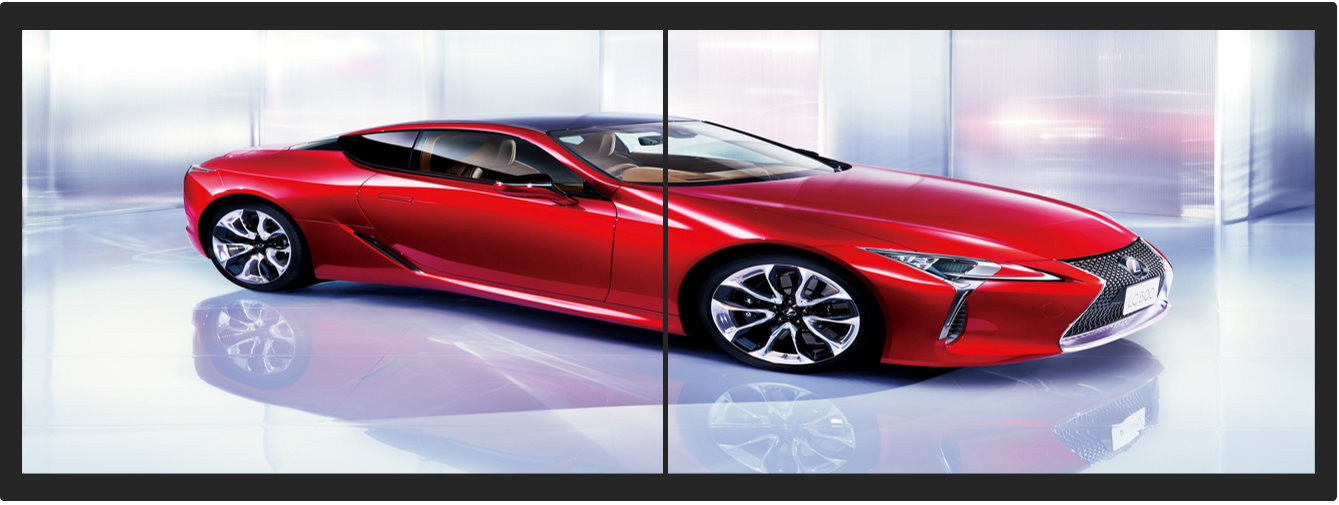

외관 샘플








제품 사이즈 차트

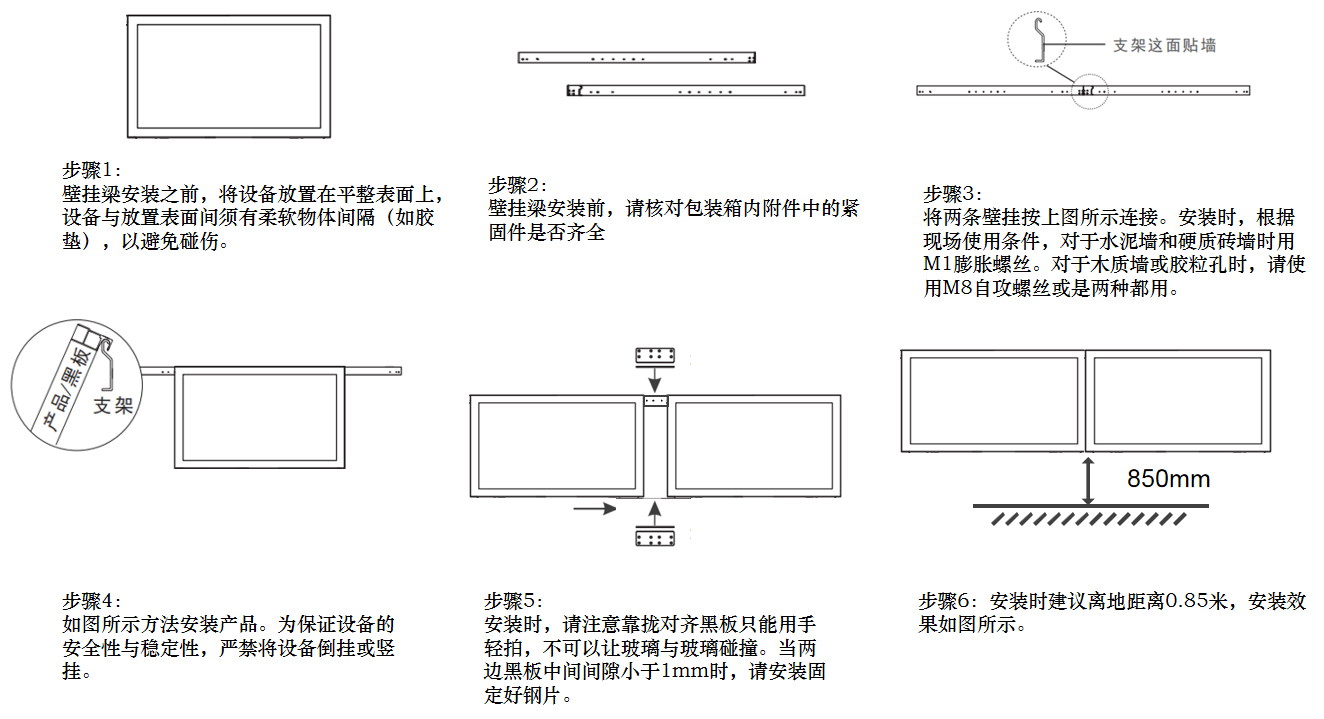

설치 정보

제품 구성은 벽걸이 형 (아래 첨부 참조)과 이동형 브라켓 (맞춤형 옵션) 두 가지 방식을 채택하고 있습니다.


벽걸이 형인 경우지면과의 거리는 0.85m가되어야하며 벽은 내 하중이어야하며 고정형 벽걸이로 사용할 수 있습니다. 제품 설치도를 참조하십시오. 이동식 브라켓 타입 인 경우 제품 설치도를 참조하세요.


그 외 세부 사항:


1 : 벽걸이 형 설치 방법은 시간을 절약하고 과학적이고 효율적입니다.


2 : 설치의 정확성을 고려하여 조정 가능한 모듈은 원활한 접합 및 도킹을 달성하도록 설계되었습니다.


3 : 후속 전자 칠판의 안전을 보장하기 위해 고정 모듈이 하단에 설계되어 안정성이 향상됩니다.


4 : 프로젝트 건설 준비의 세부 사항.


위의 통합 배선 방법은 대화 형 칠판이 무선이고 교실에서 안전하게 가르 칠 수 있도록합니다.
